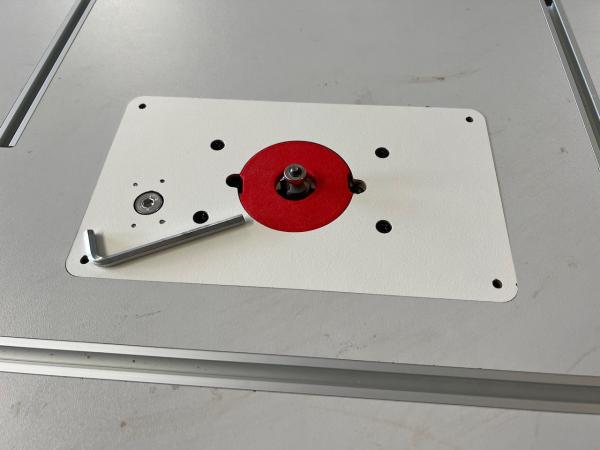

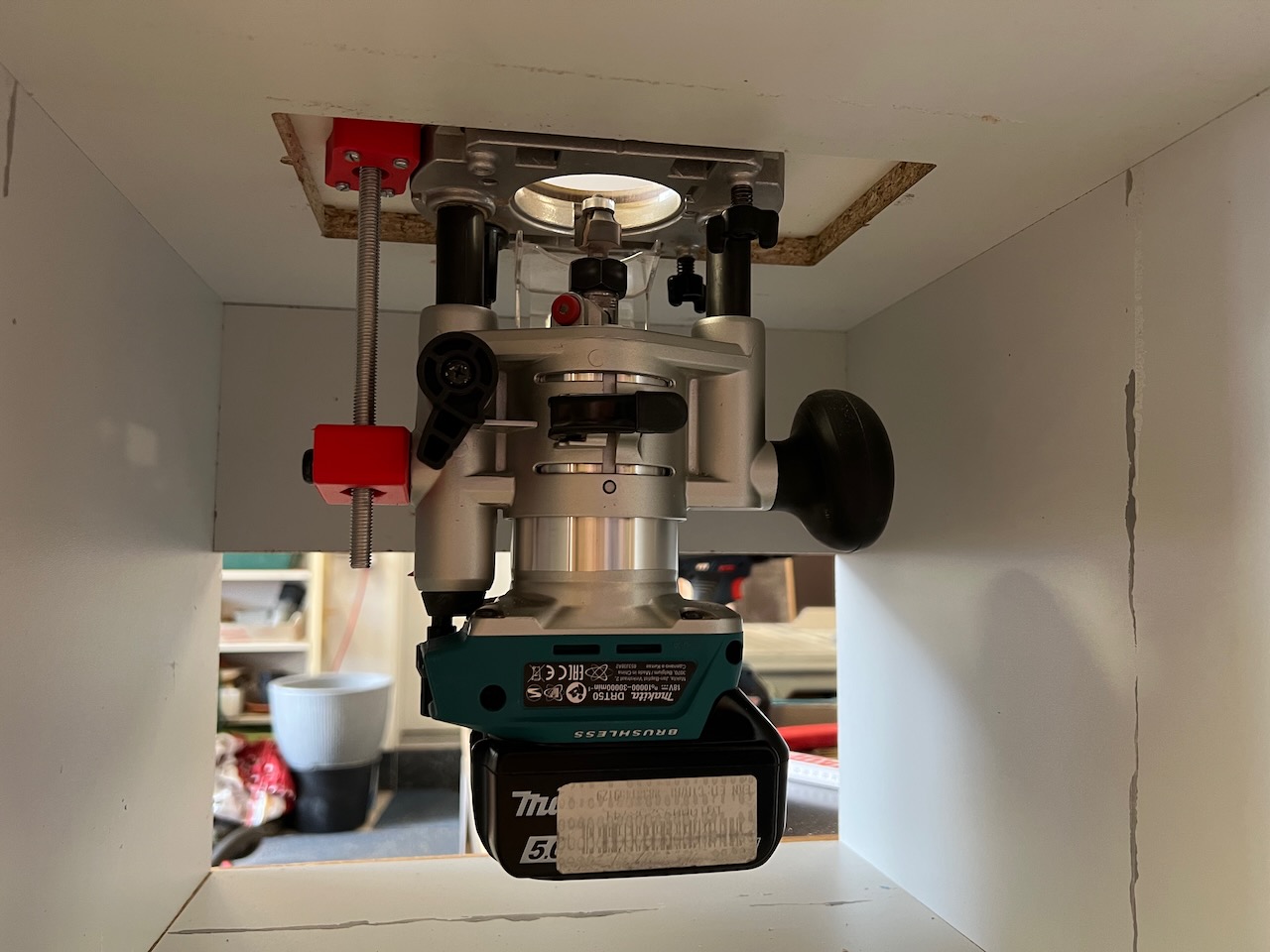

Dieser Teilesatz ermöglich den Umbau des Makita MA-195563-0 Oberfräsenmoduls in einen kleinen Fräslift mit einer Höhenverstellung von oben. Dieses Oberfräsenmodul wird z.B. zusammen mit den Makita Oberfräsen der Modelle RT0700, RT0702 und DRT50 ausgeliefert.
Zur Höhenverstellung von oben ist ein Sechskantschlüssel oder Sechskanntschraubendreher in der Größe 5mm geeignet. (Nicht im Lieferumfang enthalten)
Die Grundplatte ist 6mm stark und hat die Abmessungen 240x140mm mit einem Eckenradius von 10mm. Wir empfehlen die Verwendung eines 20mm Nutfräsers um die Aussparungen für die Frästischplatte auszufräsen. Der Höhenverstellbereich für den Fräser beträgt 36mm.
Eine ausführliche Beschreibung der Montage des Teilesatzes Midi-Fräslift findet man
>>HIER<< auf unserem Blog

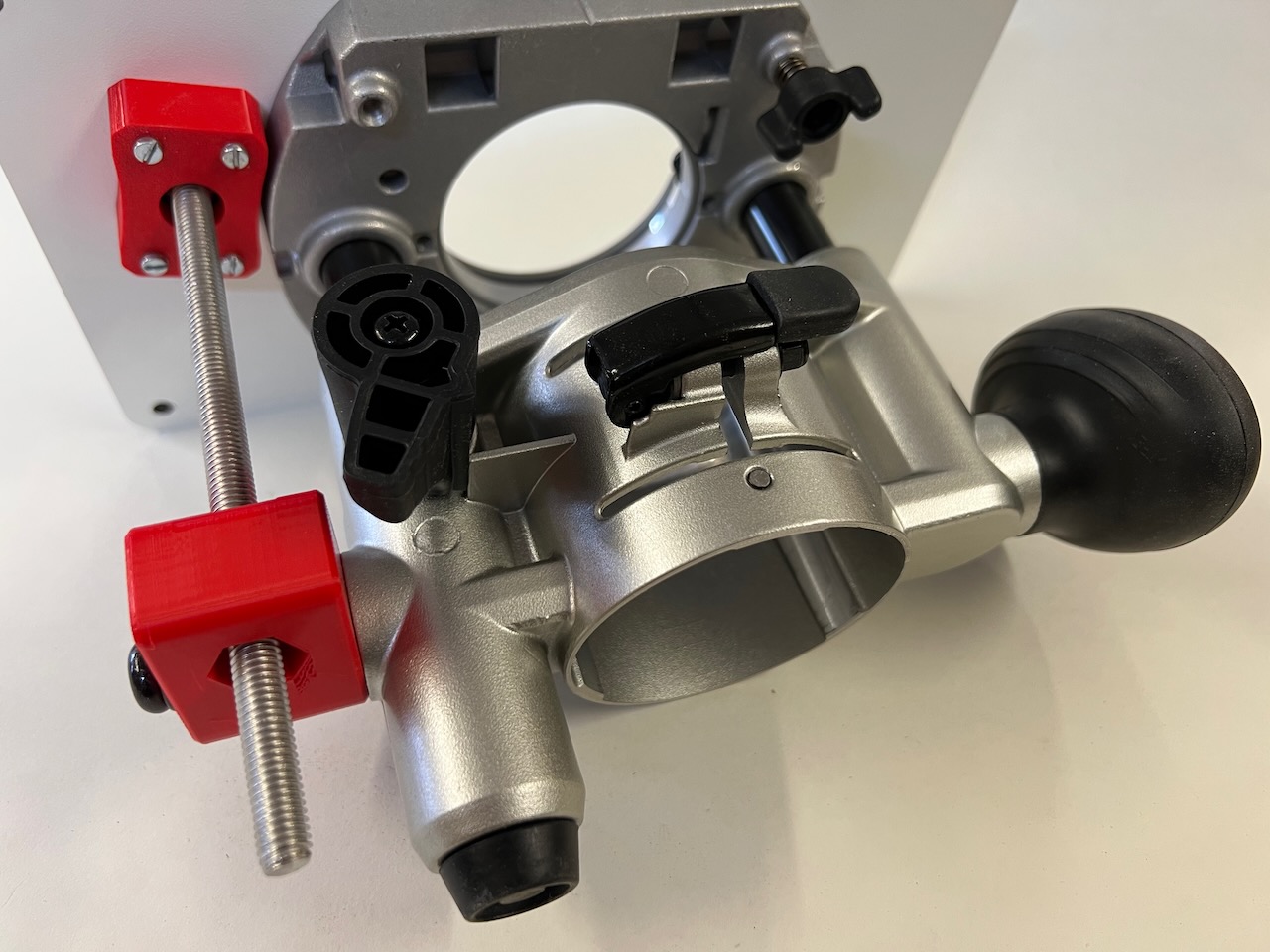

Die Grundplatte des Mini-Fräslifts besteht aus dem bewährten, hochwertigem HPL Schichtstoff mit einer Dicke von 6mm. Die Grundplatte ist CNC gefräst. Die Spindel zur Höhenverstellung ist eine rostfreie M8-Senkkopfschraube aus A2 Edelstahl, die in einem gekapselten, staubdichten Kugellager geführt wird. Die sonstigen mechanischen Komponenten sind 3D-Druckteile aus PETG - einem Werkstoff der eine ideale Kombination aus Zähigkeit und Druckstabilität aufweist.
HINWEIS: Das Makita MA-195563-0 Oberfräsenmodul ist NICHT im Lieferung enthalten!

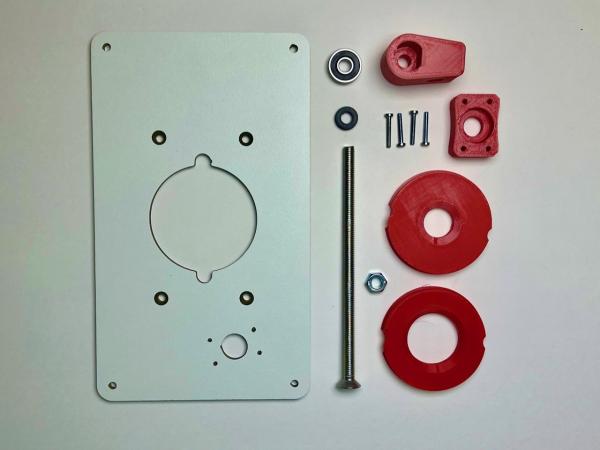

Lieferumfang:
1 Stück Grundplatte 140*240mm – CNC gefräst & gebohrt HPL 6,5mm
1 Stück Kugellager gekapselt 8x22x7mm Stahl
1 Stück Senkkopfschraube 8x160 Edelstahl A2
1 Stück Mutter M8 DIN Edelstahl A2
4 Stück Zylinderkopfschraube M2x20 Stahl verzinkt
1 Stück Lagerblock 3D Druckteil PETG rot
1 Stück Distanzring 3mm konisch 3D Druckteil PETG schwarz
1 Stück Gewindeblock 3D Druckteil PETG rot
2 Stück Reduzierring zum Einlegen in Grundplatte PETC rot
1 Stück Montageanleitung
(Technische Änderungen die dem Fortschritt dienen vorbehalten)
